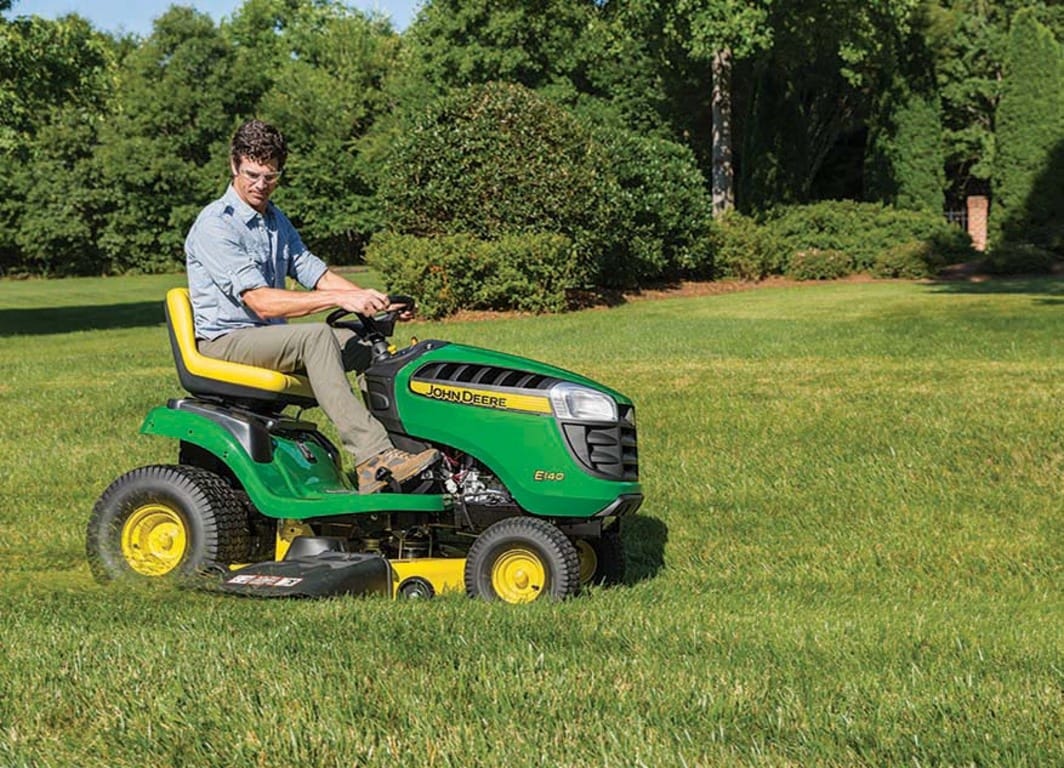

E140
- Motor de 22 hp.
- El sistema de corte Edge™ proporciona un rendimiento excepcional.
- Fácil accionamiento para subir y bajar la plataforma.
- El puesto de conducción está diseñado para asegurar comodidad y facilidad de manejo.
Accesible, fácil de mantener y de uso intuitivo
Los tractores de jardín Serie E son fáciles de operar gracias a su transmisión hidrostática, tienen mayor durabilidad y brindan mayor confort.
Características
Expandir
Contraer
Motor de 22 hp (16.4 kW)
Filtro de aceite y filtro de combustible
Indicador de depósito de combustible
Fácil acceso a la boca de llenado
Sólido bastidor de una sola pieza
Sólido bastidor de una sola pieza
Eje delantero y vástago de la rueda
Puntos traseros de CargO Mount
Puntos delanteros de CargO Mount
El ensacador trasero se monta con los puntos CargO Mount
El ensacador trasero se monta con los puntos CargO Mount
El tractor de la serie 100 incluye un soplador de nieve, un compartimiento contra la intemperie, pesos y cadenas
El tractor de la serie 100 incluye una hoja frontal, un compartimiento contra la intemperie y cadenas
Controles de velocidad/dirección de dos pedales
Pedal de control de velocidad de avance en uso
Transmisión hidrostática
Palanca de control de crucero
Cómoda estación del operador, lado derecho
Cómoda estación del operador, lado izquierdo
Volante y tablero
Amplio espacio para los pies con canales para remover residuos
Asiento cómodo
Asiento de ajuste sencillo
Los resortes del asiento aseguran una suspensión suave
Asiento inclinado hacia delante (se muestra en el tractor E180)
Compartimento de almacenamiento (se muestra con cubierta opcional)
Soporte para bebidas (se muestra la cubierta opcional del compartimento de almacenamiento)
Corte del tractor E160
Volante y controles
Controles de velocidad/dirección de dos pedales
Pedales uno al lado del otro y palanca de control de crucero
Palanca de control de crucero
Palanca de ajuste de altura de la plataforma de corte
Palanca de ajuste de altura de la plataforma de corte
Pedal de freno de estacionamiento/freno
Palanca del freno de estacionamiento
Interruptor de conexión de la TDF eléctrica
Interruptor de RIO
El cofre de una pieza es sencillo de abrir
Adhesivo de intervalos de mantenimiento bajo el cofre
Filtros de aceite y de combustible del motor de mantenimiento sencillo
El asiento se inclina hacia arriba para facilitar el acceso a la abertura de llenado de combustible
Cofre de polímero Loy de John Deere resistente a los rayos ultravioleta (UV)
Los faros principales de calidad proporcionan una buena visibilidad
Pantalla de la aplicación MowerPlus
Pantalla de mantenimiento de la aplicación MowerPlus
Embalaje del conector del horómetro MowerPlus
Tractor E160 con sistema de corte Edge de 122 cm (48 in.)
Sistema de corte Edge de 122 cm (48 in.)
Boca de limpieza de la plataforma
Boca de limpieza de la plataforma con conexión para manguera
Diseño de cuchilla StarLock
Palanca de ajuste de altura de la plataforma de corte
Palanca de ajuste de altura de la plataforma de corte
Potente motor con diseño bicilíndrico en V de suave funcionamiento
Motor de 22 hp (16.4 kW)
Filtro de aceite y filtro de combustible
El motor bicilíndrico en V de 22 hp (16.4 kW) proporciona la potencia y el torque necesarios para las duras condiciones de las tareas de mulching, corte y ensacado:
- Diseño bicilíndrico en V para un mayor torque, menos vibraciones y menor ruido
- Encendido electrónico para un arranque rápido
- La característica de retorno por resorte garantiza que el operador no deje la palanca del acelerador en la posición de estrangulador por error
- Camisas de cilindros de hierro fundido para prolongar la vida útil del motor
- Válvulas de cabeza para una potencia y una economía del combustible excelentes
- Filtro de aceite y engrase a presión total para lograr un aceite más limpio y prolongar así la vida útil del motor y los intervalos entre cambios de aceite
- Es más eficaz cuando se trabaja con el tractor en una pendiente
El depósito de combustible tiene un indicador de nivel visible desde el asiento del operador
Indicador de depósito de combustible
Fácil acceso a la boca de llenado
El indicador del depósito de combustible muestra el nivel de combustible que hay en el depósito y se puede ver sin salir de la estación del operador:
- Fácil comprobación del nivel de combustible
- Ubicación conveniente
Depósito de combustible:
- La capacidad es de 9.1 L (2.4 U.S. gal.).
- La boca de llenado está situada debajo del asiento.
- Es fácil llenar el depósito sin derramar combustible.
- La tapa del depósito de combustible unida por una cadena es más práctica.
- La tapa de combustible sellada mantiene los vapores dentro del depósito.
- El tractor cuenta con un motor con certificación CARB (California Air Resources Board) para menor contaminación del aire.
Bastidor de acero completamente soldado para ofrecer máxima confiabilidad
Sólido bastidor de una sola pieza
Sólido bastidor de una sola pieza
El sólido bastidor de una pieza está fabricado en acero de calibre 12 de 2.66 mm (0.105 in.):
- El bastidor soldado por completo mediante robótica incluye largueros de acero de alta resistencia para mayor resistencia y durabilidad.
- La plataforma de la defensa de acero de una sola pieza está atornillada al bastidor.
El eje delantero de hierro fundido no se deforma
Eje delantero y vástago de la rueda
El eje delantero está hecho de hierro fundido macizo que no se deforma:
- El sistema de dirección parecido al de un automóvil, con engranajes de piñón y sector de dirección y articulación de arrastre simple con barra de dirección, proporciona un sistema con giro cerrado muy fuerte y de bajo esfuerzo.
- Tres engrasadores, en ambas vástagos de dirección y en el pivote central, permiten un engrase regular que ayuda a mantener un guiado sencillo y minimiza el desgaste.
- Los grandes vástagos de las ruedas de 1.9 cm (0.75 in.) ofrecen una excelente durabilidad.
El sistema CargO Mount™ facilita la instalación del ensacador trasero y otros accesorios
Puntos traseros de CargO Mount
Puntos delanteros de CargO Mount
El ensacador trasero se monta con los puntos CargO Mount
El ensacador trasero se monta con los puntos CargO Mount
El sistema CargO Mount es una combinación de puntos de montaje delanteros y traseros que proporciona una instalación cómoda y fácil del toldo, del ensacador trasero y de otros accesorios.
Poder remover la nieve es uno de los puntos fuertes del los minitractores
El tractor de la serie 100 incluye un soplador de nieve, un compartimiento contra la intemperie, pesos y cadenas
El tractor de la serie 100 incluye una hoja frontal, un compartimiento contra la intemperie y cadenas
La habilidad para usar el equipo para remover la nieve es una ventaja de los minitractores. Los propietarios de minitractores pueden añadir un soplador de nieve o una hoja niveladora frontal John Deere para que mover la nieve sea más rápido cuando se necesite. Compartimiento contra la intemperie, peso y accesorios de cadenas para neumáticos añaden confort y rendimiento.
El equipo disponible para remover la nieve incluye:
- Soplador de nieve de 112 cm (44 in.)
- Hoja niveladora frontal de 117 cm (46 in.)
- Correas de tracción TerraGrip y cadenas para neumáticos
- Compartimento metereológico
- Pesos
La transmisión hidrostática ofrece una cantidad infinita de velocidades de desplazamiento
Controles de velocidad/dirección de dos pedales
Pedal de control de velocidad de avance en uso
La transmisión hidrostática Kanzaki® Tuff Torq® ofrece infinitas opciones de velocidades y permite cambiar el sentido de desplazamiento fácilmente. Los pedales uno al lado del otro controlan la velocidad y el sentido de desplazamiento:
- Los controles del acelerador, similar a los de un automóvil, garantizan una operación sencilla.
- El operador puede cambiar de dirección sin levantar los pies de la plataforma.
- La amplia superficie del pedal proporciona una comodidad excelente al operador.
Transmisión hidrostática
Cada modelo utiliza una transmisión específica, en función de la medida de los neumáticos traseros y los requisitos de rendimiento del tractor, para garantizar un rendimiento y una confiabilidad excelentes:
- Tuff Torq TLT200A: E110, E120, E130
- Tuff Torq TLT200B: E140, E150, E160
- Tuff Torq K46AC: E170, E180
Control de crucero estándar (E120, E130, E150, E160, E170 y E180)
Palanca de control de crucero
La opción de control de crucero fácil de usar mantiene la velocidad del tractor al cortar grandes superficies:
- Para conectarlo, levante la palanca de control de crucero y manténgala en esa posición hasta que retire el pie del pedal de avance.
- Para desconectarlo, pise levemente y suelte el pedal de avance.
- Para realizar una parada de emergencia, el control de crucero se puede soltar pisando el pedal de freno o empujando hacia abajo la palanca de control de crucero.
NOTA: El control de crucero está disponible en todos los modelos excepto en E100, E110 y E140.
Kanzaki y Tuff Torq son marcas comerciales de Kanzaki Kokyukoki Manufacturing Company.
La estación del operador está diseñada para ofrecer una gran comodidad
Cómoda estación del operador, lado derecho
Cómoda estación del operador, lado izquierdo
La estación del operador está diseñada para ofrecer un manejo sencillo y una gran comodidad:
- Los controles están ubicados de forma que puedan ofrecer un acceso y un manejo sencillos para controlar el tractor.
- El volante se encuentra posicionado e inclinado de tal forma que proporciona al operador espacio suficiente y una conducción cómoda.
- El asiento está inclinado hacia atrás a un ángulo ideal para conseguir la posición más cómoda para el operador.
Volante y tablero
Amplio espacio para los pies con canales para remover residuos
Los controles están en un lugar visible y presentan un manejo sencillo:
- Volante de tres radios de gran tamaño para mayor comodidad del operador y mejor control
- Para facilitar el arranque, el interruptor de encendido se encuentra en el tablero
Para su comodidad, el operador dispone de amplias zonas para los pies con alfombrillas antideslizantes y antivibraciones:
- Los canales para remover residuos ayudan a mantener el espacio para los pies limpio y seco
- El amplio espacio para los pies hace que sea más fácil pasar por encima de la plataforma de corte a la hora de subirse o bajarse del asiento.
Asiento cómodo
Asiento de ajuste sencillo
El respaldo del asiento del operador tiene una altura de 38.1 cm (15 in.) que proporciona un apoyo excelente. Resulta especialmente útil cuando se trabaja con el tractor durante largos períodos de tiempo. Se puede ajustar fácilmente hacia delante o hacia atrás desde el asiento, con un recorrido de 14 cm (5.5 in.) y 10 posiciones diferentes.
Los resortes del asiento aseguran una suspensión suave
Asiento inclinado hacia delante (se muestra en el tractor E180)
La comodidad del operador se mantiene durante el funcionamiento del tractor mediante dos resortes largos del asiento que proporcionan un amplio recorrido del asiento para suavizar la conducción.
El asiento se puede inclinar hacia delante como mecanismo de protección contra los fenómenos meteorológicos y para facilitar el acceso al depósito de combustible.
Compartimento de almacenamiento (se muestra con cubierta opcional)
Soporte para bebidas (se muestra la cubierta opcional del compartimento de almacenamiento)
El compartimento de almacenamiento y el soporte para bebidas, ubicados de manera práctica en el guardabarros derecho, presentan un manejo sencillo.
NOTA: El compartimento de almacenamiento es estándar en los tractores E120, E130, E150, E160, E170 y E180 y opcional en los E110 y E140.
Los instrumentos y controles se localizan y se manejan con facilidad
Corte del tractor E160
Volante y controles
Controles e instrumentos
Tablero integrado con un diseño claro y atractivo:
-
Los controles se codifican por color y se etiquetan para que el operador los pueda identificar con facilidad.
-
Los controles están distribuidos lógicamente y se alcanzan con facilidad.
-
El horómetro hace que resulte más fácil saber cuándo es necesario cambiar el aceite, así como otras tareas de mantenimiento.
- La función de recordatorio de mantenimiento indica que ya se ha alcanzado el intervalo de mantenimiento de engrase general o de la plataforma de corte/del motor.
- Las flechas parpadean con regularidad durante dos horas para indicar que se requiere mantenimiento.
-
El diseño funcional de los controles confiere al tractor buen aspecto y sensación de confort.
Pedales de control de la transmisión uno al lado del otro
Controles de velocidad/dirección de dos pedales
Pedales uno al lado del otro y palanca de control de crucero
Los pedales uno al lado del otro controlan la velocidad y el sentido de desplazamiento:
- Los controles del acelerador, similar a los de un automóvil, garantizan una operación sencilla.
- El operador puede cambiar de dirección sin levantar los pies de la plataforma.
- La amplia superficie del pedal proporciona una comodidad excelente al operador.
Control de crucero (E120, E130, E150, E160, E170 y E180)
Palanca de control de crucero
El control de crucero está disponible en los modelos E120, E130, E150, E160, E170 y E180:
- Para conectarlo, levante la palanca de control de crucero y manténgala en esa posición hasta que retire el pie del pedal de avance.
- Para realizar una parada de emergencia, pise el pedal de freno o el pedal de avance para desconectar el control de crucero.
Ajuste de altura de la plataforma de corte
Palanca de ajuste de altura de la plataforma de corte
Palanca de ajuste de altura de la plataforma de corte
La palanca de elevación asistida por resorte requiere poco esfuerzo y simplifica el ajuste de la altura de corte de la plataforma:
-
Los incrementos de 0.64 cm (0.25 in.) facilitan un ajuste preciso de la altura de corte.
-
La altura de corte puede ajustarse de 2.5 cm (1 in.) a 10.2 cm (4 in.).
Control de freno de estacionamiento
Pedal de freno de estacionamiento/freno
Palanca del freno de estacionamiento
El control de freno de estacionamiento se alcanza y manipula con facilidad. Mantiene el pedal de freno seguro en la posición de bloqueo.
El embrague de la toma de fuerza (TDF) eléctrica resulta práctico y fácil de usar
Interruptor de conexión de la TDF eléctrica
El embrague reforzado de la TDF eléctrica se controla por medio de un práctico interruptor montado en el tablero.
El botón de opción de implemento en retroceso (RIO) es un botón grande fácil de encontrar y de usar cuando se desea cortar en retroceso.
Opción de retroceso del implemento (RIO)
Interruptor de RIO
Uso de RIO
ATENCIÓN: Las cuchillas giratorias podrían causar lesiones a niños y otras personas presentes. Antes de realizar un desplazamiento de avance o retroceso:
- Inspeccionar con cuidado el área alrededor de la máquina.
- Desactivar la plataforma de corte antes de retroceder.
NOTA: No se recomienda en absoluto dar marcha atrás con la plataforma de corte activada. La opción RIO solo debe usarse cuando se ponga en funcionamiento otro accesorio o si el operador considera necesario cambiar de posición la máquina con la plataforma de corte activada.
- Detenga el avance.
- Mire detrás de la máquina para asegurarse de que no haya nadie.
- Mantenga pulsado el interruptor de RIO mientras pisa suavemente el pedal de retroceso para la transmisión hidrostática o mientras mueve la palanca de cambio de la transmisión a la ranura posterior (retroceso) para la transmisión automática/transmisión variable continua (CVT).
NOTA: Si el motor y la plataforma de corte u otros accesorios se detienen durante el cambio de posición de la máquina, vuelva a colocar la palanca o el interruptor de activación del accesorio en la posición de desconexión. Encienda el motor y active la plataforma de corte o el accesorio. Comience de nuevo con el paso 2.
- Cuando la máquina comience a moverse en retroceso, suelte el interruptor de RIO y vuelva a posicionar la máquina.
- Reanude el desplazamiento de avance. La plataforma o el accesorio deberían continuar en funcionamiento.
- Repita el procedimiento para volver a posicionar la máquina.
Las tareas de mantenimiento son sencillas gracias al cofre de fácil apertura
El cofre de una pieza es sencillo de abrir
Adhesivo de intervalos de mantenimiento bajo el cofre
El cofre de una pieza se abre fácilmente para permitir la revisión y el mantenimiento del motor:
- Los puntos de servicio importantes tienen un alcance fácil.
- El adhesivo de intervalos de mantenimiento se encuentra dentro del cofre del tractor para facilitar las tareas de mantenimiento del tractor.
- El horómetro incluye una función de recordatorio de mantenimiento que parpadea durante dos horas cuando se ha alcanzado el intervalo de mantenimiento de la plataforma de corte/motor o de engrase.
Filtros de aceite y de combustible del motor de mantenimiento sencillo
El asiento se inclina hacia arriba para facilitar el acceso a la abertura de llenado de combustible
Los filtros de aceite y de combustible del motor, el tubo de llenado/comprobación de aceite y el tubo de drenaje de aceite están expuestos para facilitar el mantenimiento al abrir el cofre.
El asiento se inclina hacia arriba y se aparta para facilitar la adición de combustible.
Los tractores de la serie 100 están cubiertos por una garantía total de 2 años/120 horas*:
- Las funciones Premium de los tractores de la serie 100 permiten este plazo prolongado de garantía.
*Condiciones limitadas a años u horas de uso, lo que suceda primero, y que varían según el modelo. Para más información, consulte GARANTÍA LIMITADA PARA EQUIPOS UTILITARIOS Y DE CÉSPED JOHN DEERE NUEVOS en JohnDeere.com o JohnDeere.ca/TUWarranty.
El cofre no se abolla ni oxida e incluye faros principales de calidad para mejorar la visibilidad
Cofre de polímero Loy de John Deere resistente a los rayos ultravioleta (UV)
Los faros principales de calidad proporcionan una buena visibilidad
El cofre está fabricado de polímero Loy de John Deere moldeado por inyección y resistente a los rayos UV:
-
El material JD Loy es duradero y resistente.
-
No se abolla ni oxida
-
-
Se moldea el color para que conserve su buen aspecto.
-
El polímero JD Loy resistente a los rayos UV resiste también el paso del tiempo.
-
Unas aberturas laterales en el cofre permiten la entrada de abundante aire para el enfriamiento y mantienen bajo el nivel de ruido.
-
Dos faros principales proporcionan buena iluminación para trabajos nocturnos.
La aplicación MowerPlus™ ayuda a mantener el tractor y el césped
Pantalla de la aplicación MowerPlus
Pantalla de mantenimiento de la aplicación MowerPlus
Mantenga en funcionamiento una plataforma de corte John Deere al máximo y sabrá cómo corta con la aplicación MowerPlus John Deere. Escanee el código de barras del minitractor para obtener información personalizada. La aplicación ayuda a determinar el mejor momento para cortar, comunica consejos especializados previos al corte, ofrece avisos de mantenimiento y proporciona guías de trabajo.
Busque la aplicación MowerPlus en la tienda de aplicaciones de sudispositivo móvil.
NOTA: Algunas imágenes de los productos podrían variar.
El conector del horómetro MowerPlus John Deere está también disponible (se vende por separado).
Embalaje del conector del horómetro MowerPlus
El conector del horómetro MowerPlus John Deere sin cables conecta un minitractor de la serie 100 o S240 a la aplicación MowerPlus de su dispositivo móvil. El conector del horómetro transmite información sobre el uso del motor, lo que facilita el seguimiento del mantenimiento.
El sistema de corte Edge™ ofrece un rendimiento excepcional
Tractor E160 con sistema de corte Edge de 122 cm (48 in.)
Sistema de corte Edge de 122 cm (48 in.)
El sistema de corte Edge ha sido patentado para destacar las ventajas de las plataformas de corte diseñadas por John Deere. Ofrecen una eficiencia, un rendimiento y una confiabilidad excelentes:
- La gran altura interior eleva el césped para realizar un corte limpio y homogéneo.
- La parte baja de la plataforma es liso, lo que evita las acumulaciones de material y dispersa de forma homogénea los residuos.
- El borde exterior doblado confiere mayor resistencia y protección a la plataforma.
- El sistema de pintura de dos fases E-coat y en polvo proporciona una protección adicional contra la oxidación.
La plataforma de corte Edge de 121.9 cm (48 in.) dispone de un diseño de tres manguetas con características reforzadas:
- Incluye cuatro ruedas de equipo básico para obtener un corte uniforme, incluso en terrenos en pendiente.
- La rampa deslizante de descarga flexible reduce los daños al terreno y a la plataforma de corte.
- No se necesitan herramientas para cambiar de mulching (con cubierta para mulching), a descarga lateral y ensacado.
- La cubierta para mulching es un accesorio opcional que se puede instalar sin necesidad de herramientas.
- Hay disponible una cuchilla para mulching de alto rendimiento (GX21786) para mejorar el rendimiento del mulching.
- Las cuchillas de recolección están disponibles para mejorar el rendimiento de ensacado.
La plataforma de corte posee un borde doblado para proporcionar una mayor resistencia y protección. La resistente plataforma de corte de acero de calibre 12 y de 2.7 mm (0.105 in.) garantiza un corte seguro a largo plazo.
El diseño cuchilla a eje proporciona un sistema de montaje exclusivo para la cuchilla de plataforma de corte que ofrece mayor seguridad y comodidad.
El ensacador trasero de corte y descarga de 229 L (6.5 bu) se vende por separado e incluye cuchillas de recolección.
Boca de limpieza de la plataforma
Boca de limpieza de la plataforma
Boca de limpieza de la plataforma con conexión para manguera
Se incluye una boca de limpieza para facilitar la limpieza de la parte inferior de la plataforma de corte:
-
La plataforma de corte incluye conexión para manguera.
Diseño de cuchilla StarLock™
Diseño de cuchilla StarLock
El diseño de la cuchilla StarLock mantiene el par de apriete adecuado en el perno de sujeción de la cuchilla, facilitando su desmontaje.
Hay cuchillas opcionales disponibles para condiciones difíciles de mulching o ensacado.
Ajuste de altura de la plataforma de corte
Palanca de ajuste de altura de la plataforma de corte
Palanca de ajuste de altura de la plataforma de corte
La palanca de elevación asistida por resorte requiere poco esfuerzo y simplifica el ajuste de la altura de corte de la plataforma:
- Los incrementos de 0.64 cm (0.25 in.) permiten al operador realizar un ajuste preciso de la altura de corte.
- La altura de corte puede ajustarse de 2.5 cm (1 in.) a 10.2 cm (4 in.).
- La palanca de elevación está conformada y ubicada de tal manera que facilita su uso y está fuera de la vía de entrada y salida de los operadores.
Ver más
Ver menos
Motor
| Potencia | 22 hp (16,4 kW) | |||
|---|---|---|---|---|
| Cilindrada | 724 cc | |||
| Cantidad de cilindros | 2 (V-twin) | |||
| Tipo | Válvulas a la cabeza lubricación a presión | |||
| Cambio de aceite | Tradicional |
Sistema eléctrico
| Regulador | 9 A |
|---|
Transmisión
| Tipo | Hidrostática |
|---|
Chasis
| Estructura | De acero soldado | |||
|---|---|---|---|---|
| Pintura base/ pintura exterior | E-coat/ pintura en polvo | |||
| Eje delantero | Hierro fundido | |||
| Capot | Hierro fundido |
Dirección
| Radio de giro | 45 cm | |||
|---|---|---|---|---|
| Círculo sin corte | 50,8 cm |
Velocidad máxima de desplazamiento
| Avance | 8,9 km/h | |||
|---|---|---|---|---|
| Retroceso | 5,1 km/h |
Rodados
| Delanteros | 15x6-6 | |||
|---|---|---|---|---|
| Traseros | 20x8-8 |
Asiento
| De respaldo alto | 38,1 cm | |||
|---|---|---|---|---|
| Ajuste anteroposterior | Sí |
Levante de plataforma de corte
| Alturas de corte | 25,4 a 102 mm |
|---|
Plataforma de corte
| Ancho de trabajo | 122 cm | |||
|---|---|---|---|---|
| Cuchillas de corte | 3 | |||
| Puerto de lavado de plataforma | Sí | |||
| Accionamiento de Plataforma | Acople eléctrico |
Capacidades
| Tanque de combustible | 9,08 L |
|---|
Dimensiones y peso
| Largo total | 176.5 cm | |||
|---|---|---|---|---|
| Ancho total (incluye descarga lateral) | 154 cm | |||
| Altura | 113 cm | |||
| Peso (sin combustible) | 219 kg |
Accesorios
| Indicador de combustible | Sí | |||
|---|---|---|---|---|
| Guantera | Opcional | |||
| Horómetro | Sí | |||
| Portavasos | Sí |
Ver más
Ver menos
Soporte
Catálogo de Repuestos
Buscá piezas rápida y fácilmente usando el Catálogo electrónico de Repuestos John Deere.
template-agro
